剑网3指尖江湖哪个职业 www.7886828.com DC-DC電源??櫬氖焙?,輸出端無負載 ,但產品又存在待機損耗,這些損耗都耗在了哪里,又該如何去減小這些損耗呢?本文將一探究竟。


一、啟動電路損耗


一般的啟動電路都是R+C啟動,如圖1左,啟動電路中的電阻會有一定損耗,這個損耗看起來不大,但在待機的時候,還是占有一定的比重。那該如何減小此損耗呢?再兼容產品啟動和短路能力的同時,R取值越大損耗越小?;褂幸恢址椒ㄊ遣菲舳?,讓R不工作,損耗自然會變小,如圖1右所示把啟動電路改進,損耗就會變小。



圖 1啟動電路




二、變壓器的損耗


變壓器的損耗包括鐵損和銅損,變壓器的鐵損受工作頻率和感值的影響,頻率低損耗小,感值高損耗小,所以設計變壓器的時候,要兼顧工作頻率和感量值,在一個比較合適的值,損耗就會??;待機的時候變壓器銅損是很小的,對整體的損耗影響甚微,設計變壓器的時候,選擇適當的線徑及匝數即可。


三、IC損耗


IC都會有一個工作電流,使IC能夠正常工作,這個損耗是無法避免的,在IC選型的時候盡量選擇工作電流小的。


、開關管損耗

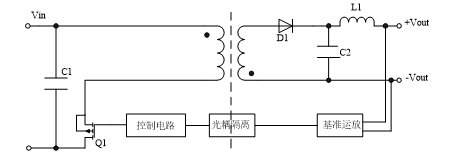

輸入端的MOS管Q1在待機的時候,主要體現的是開關損耗,所以需要降低待機時MOS管的損耗,待機的工作頻率就要降低。芯片選型的時候,選擇芯片工作在輕載和空載情況下會跳頻(即降低空載和輕載的工作頻率),MOS管要選用低柵荷的,從而降低損耗。

整流管D1損耗包括開關損耗,反向恢復損耗,導通損耗。整流管選型時,選擇低導通壓降和反向恢復時間短的二極管,可以降低損耗。



圖 2主電路框圖


五、吸收電路的損耗

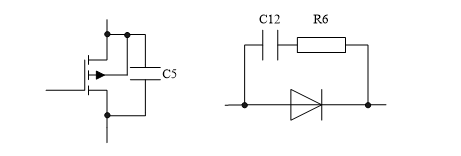

開關MOS管DS極之間通?;峒右桓魴〉縟萑繽?左,用來吸收管子上的電壓尖峰,MOS管上的這個吸收電容C5會損耗能量,在確保管子應力有足夠余量的情況下,吸收電容容值越小,損耗越小。


輸出整流管上的RC吸收電路如圖2所示,降低RC吸收的損耗,在電路允許的情況下,減小電容C12容值,減小電阻R6阻值可以降低損耗。



圖 3吸收電路


六、假負載電阻損耗


大部分的??櫚繚床范薊嵩謔涑齠思右桓黽俑涸?,用來保證??樵誑趙鼗蚴嗆芮岬母涸厙榭魷虜返奈榷ㄐ?,這個假負載會帶來損耗。在確保??樾閱芪榷ǖ那榭魷?,假負載電阻選擇越大損耗越小。當電路不需要接假負載也能夠穩定的工作,可以選擇不加假負載,這樣假負載的損耗就不存在了。


致遠電子自主研發、生產的隔離電源??橐延薪?0年的行業積累,為進一步優化電源??櫚木蔡?,不斷優化產品方案并將方案芯片化,打造出自主電源IC,進而推出P系列電源???。P系列電源靜態電流低至5mA,待機功耗僅為25mW,待機如休眠般靜謐,可有效降低待機時能量損失。產品圖片如下所示。



圖 4超低待機功耗的貼片電源???/p>


ZLG致遠電子目前產品具有寬輸入電壓范圍,隔離1000VDC、1500VDC、3000VDC及6000VDC等多個系列,封裝形式多樣,兼容國際標準的SIP、DIP等封裝。同時為保證電源產品性能建設了行業內一流的測試實驗室,配備最先進、齊全的測試設備,全系列隔離DC-DC電源通過完整的EMC測試,靜電抗擾度高達4KV、浪涌抗擾度高達2KV,可應用于絕大部分復雜惡劣的工業現場,為用戶提供穩定、可靠的電源隔離解決方案。
